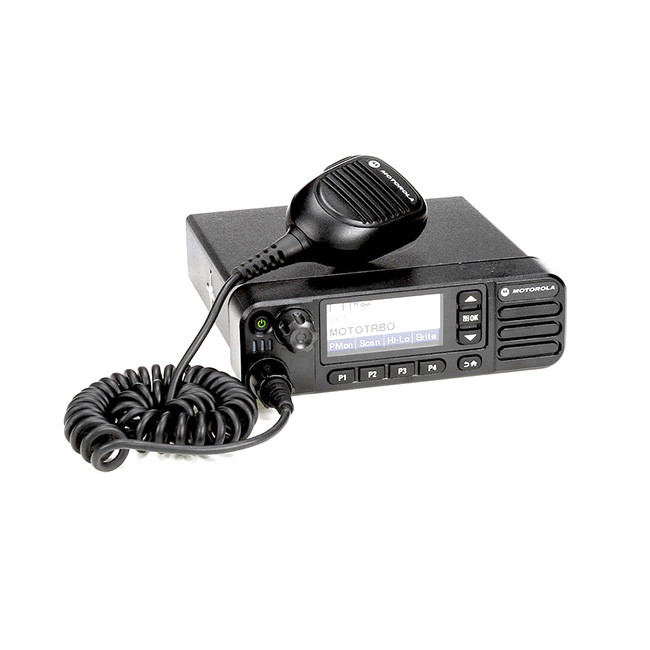

Motorola DM4600e VHF

Mobilná rádiostanica Motorola DM4600e VHF typ MDM28JNN9VA2AN

(model MBAR304N) pre digitálnu (duálnu) prevádzku s možnosťou využitia až 1000 kanálových pozícií v pásme VHF (136 – 174 MHz) a veľkým 4 riadkovým farebným grafickým displejom. Profesionálnu digitálnu rádiostanicu Motorola DM 4600e systému Motorola MOTOTRBO ™ je možné používať ako pre bežnú analógovú tak aj pre plne digitálnu prevádzku (duálnu prevádzku). V digitálnej prevádzke možno vďaka výberom prístupným z menu a ďalej vďaka funkčným klávesám (alebo aj pomocou voliteľného Smart tlačidlového mikrofónu) využívať funkcie, ktoré systém Motorola MOTOTRBO ™ ponúka. V analógovej prevádzke môže Motorola DM4600 spolupracovať s akýmikoľvek analógovými rádiostanicami navyše s podporou signalizácie Select 5 (päťtónová signalizácia). Nastavenie analógovej a digitálnej prevádzky je viazané na kanálové pozície.

V digitálnej prevádzke v systéme MOTOTRBO ™ podporuje mobilná rádiostanica Motorola DM 4600 E VHF model MDM28JNN9VA2AN (model MBAR304N) funkcie ako je napríklad:


• automaticky odovzdávané identifikácie vysielajúcej stanica, zobrazovanie čísla alebo mena volajúceho, zobrazovanie čísla alebo názvu skupiny v ktorej je vedený hovor

• zostavenie individuálneho (privátneho) alebo skupinového hovoru a možnosť sledovania viacerých hovorových skupín na jednej kanálovej pozícii

• výber volaného zo zoznamu čísel alebo možnosť priamej voľby čísla z klávesnice (ak je pripojený tlačidlový Smart mikrofón – voliteľné príslušenstvo) pre privátny hovor

• možnosť výberu volanej skupiny výberom zo zoznamu

• diaľkové umŕtvenie a oživenie rádiostanice

• diaľkové zapnutie mikrofónu rádiostanice (Remote Monitor) – odposluch

• tichá kontrola prítomnosti stanice v dosahu (Radio Check)

• odosielanie textových správ do 140 znakov (obdoba SMS) na inú stanicu alebo skupinu staníc výberom zo zoznamu prednastavených správ alebo zadaním správy z klávesnice voliteľného tlačidlového mikrofónu

• základné a rozšírená (RSA4) úroveň šifrovania hovorov
  atď …

Vďaka displeju je potom možné užívateľsky editovať nastavenia pre Scan (sledovanie prevádzky na vybraných kanáloch), podsvietenie displeja, editovať volací zoznam (obdoba telefónneho zoznamu) atď. Cez položky menu je potom možné odosielať príkazy k vzdialenému odpočúvaniu, umŕtvenie / oživenie atď.

Výhodou digitálnej komunikácie prostredníctvom mobilných rádiostaníc (vysielačiek) Motorola DM4600 systému Motorola MOTOTRBO ™ je aj eliminácia možného odpočúvania komunikácie prostredníctvom obyčajných prehľadových prijímačov, tak ako je to možné u bežných analógových rádiostaníc.

Systém Motorola MOTOTRBO ™ ďalej dovoľuje pri použití repeateru Motorola DR3000 prevádzku na dvoch time-slotoch. Vďaka tomu je možné na jednom existujúcom frekvenčnom kanále (12,5 kHz frekvenčný krok) uskutočňovať dve nezávislé spojenia V jeden okamih je možné viesť dva nezávislé hovory, alebo hovoriť aj prenášať dáta. Prevádzka je potom vedená na duplexnom páre kmitočtov a vyžaduje teda pridelenie kmitočtu Telekomunikačným úradom SR.

Základné ovládacie a funkčné prvky mobilné rádiostanice Motorola DM 4600 UHF:


• Trojfarebný indikátor LED na zobrazuje prevádzkové stavy rádiostanice (vysielačky) ako je vysielanie, príjem, Scanovanie, atď.

• Veľký farebný kontrastný 4 riadkový grafický displej s ikonami

• Podpora pre tiesňové externé tlačidlo (voliteľné príslušenstvo) pre možnosť naprogramovania voliteľných funkcií. Jednou z funkcií môže byť tiesňová prevádzka. Rádiostanica posiela informáciu o núdzi, môže automaticky vysielať po určený čas zvyky zo svojho okolia bez toho, že by na rádiostanicu bol indikovaný akýkoľvek prevádzkový stav.

• Zadný konektor pre externé príslušenstvo s USB podporou. Na konektori je okrem iného možnosť pripojenia externého audio príslušenstva, dátového kábla atď. Cez externý konektor je možné tiež odosielať prednastavené textové správy alebo konektor používať pre externé dátové aplikácie.

• Výkonný a teda aj veľmi hlasný čelne umiestnený reproduktor. Veľký ovládač nastavenia hlasitosti a podsvietené ovládacie tlačidlá.

• 4 funkčné programovateľné tlačidlá (P1-P4) uľahčujúce prístup k prednastaveným funkciám. Ich pomocou sú jednoducho dostupné nové funkcie, ako individuálne (privátne) volanie, volanie určenej hovorovej skupiny, ovládanie funkcie Scan, odoslanie prednastavených rýchlych textových správ, prepínanie úrovne vysielacieho výkonu, prepínanie v zónach prevádzke atď.

• Rádiostanica Motorola DM 4600 má na ručnom kompaktnom mikrofóne zboku veľké, ľahko dostupné kľúčovacie (PTT) tlačidlo so zdrsneným povrchom, vďaka ktorému je stlačenie dobre znateľné, napríklad aj v rukaviciach.

• Rádiostanicu Motorola DM4600e je možné použiť ako pevnú dispečerskú s tým, že v takom prípade je vhodné použiť stolné prevedenie mikrofónu RMN5050 vrátane podstavca pod základnvou stanicu GLN7318.

• Krytie rádiostanice zodpovedá IP54, US MIL-STD 810 C-G

• Rádiostanica DM4600 podporuje hlasové označenie kanálových pozícií a možnosť automatického prispôsobenia hlasitosti podľa hlučnosti prostredia.


Štandardná výbava mobilné rádiostanice (vysielačky) Motorola DM4600e model MDM28JNN9VA2AN:


• Rádiostanica Motorola DM 4600e VHF 25W s displejom
• Napájací kábel 12V, 3m
• Montážny držiak rádiostanice
• Kompaktný ručný mikrofón vrátane závesu mikrofónu
• Návod na obsluhu

Mobilná alebo základňová anténa s BNC konektoremnení súčasťou štandardnej výbavy rádiostanice Motorola DM 4600. Toto príslušenstvo je nutné objednať samostatne.

Motorola DM4600e je inovovanou variantou rádiostanice DM4600 MDM28JNN9JA2AN.

Parametre

Počet kanálov: 1000
Kmitočet: 136 – 174 MHz
Hmotnosť: 1800 g
Vysielací výkon: 25 W
Rozmery: 53.3 x 175.3 x 205.7 mm
